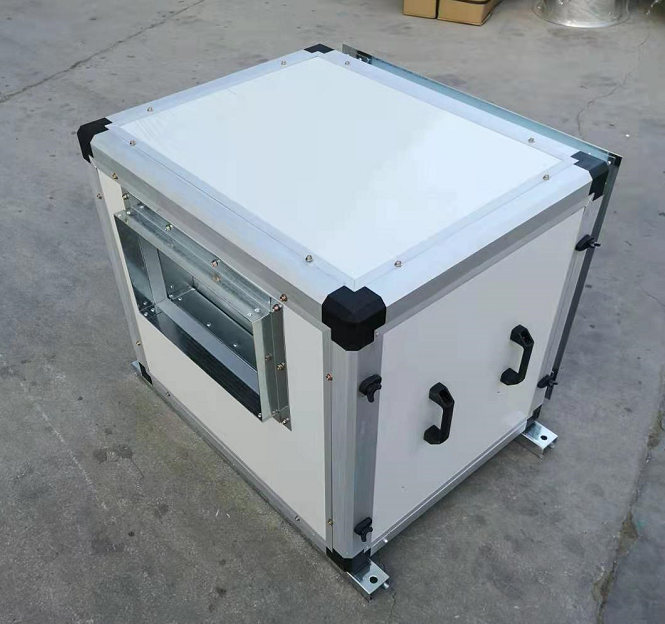

HTFC柜式离心风机

HTFC柜式离心风机

分享

HTFC柜式离心风机

  • 产品详情
  • 产品参数

一、产品概述

      1、根据消防与通风的不同要求分A式和B式两种类型,A式电机装在箱体外,用于消防排烟,根据CCCF细则规定,命名为:离心式消防排烟风机,并经国家消防合格评定中心按GA211-2009《消防排烟风机耐高温试验办法》进行耐高温试验,并取得CCCF认证,风机能在280摄氏度高温条件下连续运行60分钟。B式电机装在箱体内,用于通风换气。

       2、风机按直径分为9#~40#十二种规格,系列风量为:1650~112619m³/h,全压为152~1124pa.HTFC型柜式离心风机经过不断的改进和开发,现可分为I、II两种类型;其中I型为单速型,II为双速型,配用双速电机,实现两档调速,可满足用于对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器,实现变频调速,建议调节频率锁定在范围25HZ~50HZ。

        3、为适应防爆环境需要,风机可做成防爆风机,防爆等级EXdIIBT4,适用于易燃、易爆气体的场所。

         4、为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机消声型箱体加厚,以降低风机噪声。

          5、风机可加配初效、中效或高效过滤器,以提高空气的清洁度,配置过滤器时应考虑实际压力损耗,并需适当增加箱体长度。

二、产品工作条件

工作温度:-20~40℃(可连续运转);

耐   高   温:100℃(可连续运转20小时);

                  280℃(可连续运转60分钟);

湿        度:小于90%;

介质条件:空气

工作电源:三相380V/50hz

三、产品应用

风机可广泛用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟,特别适用于需要降低噪声、大风量通风排烟的场所。

四、产品加工工艺

     1、风机叶轮、机壳为优质镀锌板,全部模具化生产,采用铆接、咬接等手段,表面清洁平整、不存在焊接变形现象,叶轮经动、静平衡校正,其平衡精度不大于4.0级。

     2、风机消声型箱体采用框架、箱板拼装设计,框架采用先进的金属冷弯机组一次拉伸成型的钢框架(也可根据用户需要采用铝合金型材框架),箱板的内外板材材质为彩绘板,表面清洁美观、耐腐蚀性强,夹层填充材料采用可发性聚苯乙烯、EPS防火保温模板复合板(限于消防排烟)等,可进一步较低噪声。产品可进行现场拆装。


规格
9#~40#
风量
1650~112691m³/h
风压
152~1124pa
简述
HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼式离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同,提供12种不同的角度的进出风口位置,以满足不同的安装需要。
